上海货架：中型货架-大小蝴蝶孔货架区别介绍

一、(大)蝴蝶孔货架简介：

在仓储货架中蝴蝶孔货架是随处可见的，蝴蝶孔货架也是中轻型货架的一种，它孔的形状好似蝴蝶一样，所以称为蝴蝶孔货架，我们一般把单层承载≤200KG的蝴蝶孔货架称之为小蝴蝶孔货架或是轻型货架，把单层承载≥200KG的蝴蝶孔货架称之为(大)蝴蝶孔货架或是中型货架。

二、(大)蝴蝶孔货架结构特点：

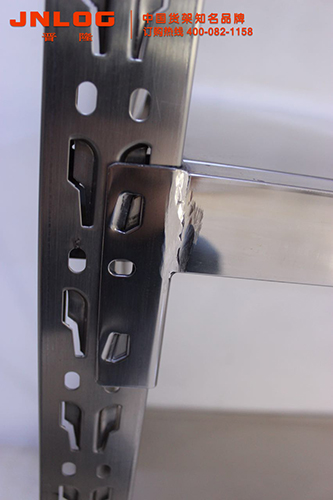

1、横梁与立柱采用挂接连接方式，具有安装方便，无需强力，放上货物所产生压力自然固定的特点

2、外形美观、组装简单、装拆方便、无螺栓连接仅需要橡皮锤就可以进行组装拆卸。

3、层高75毫米任意调节，

4、产品经过酸洗磷化后再静电喷塑,后烤漆。

三、(大)蝴蝶孔货架适用范围：

中型货架通常用于较重货物存储，单层承重预设在200KG-500kg范围内 。广泛应用于以人力、手工搬运、存储及拣选作业为主的各种场合存储与展示

四、(大)蝴蝶孔货架主要规格：

1、1500L600D2000H  4层 200KG层

立柱规格：C75351.0   横梁横梁：P60401.0

层板厚度：t=0.4mm     货架颜色：白色

2、2000L600D2000H  4层 200KG层

立柱规格：C75351.0   横梁横梁：P60401.0

层板厚度：t=0.4mm     货架颜色：白色

3、2000L600D2000H  4层 300KG层

立柱规格：C75351.2   横梁横梁：P60401.2

层板厚度：t=0.5mm     货架颜色：三色（蓝橘白）

4、2000L600D2000H  4层 500KG层  颜色：三色（蓝橘白）

立柱规格：C75351.5   横梁横梁：P80501.5

层板厚度：t=0.7mm     货架颜色：三色（蓝橘白）

(大)蝴蝶孔货架常规高度为2米，高一般不超过4米；常规颜色为白色，还有蓝色和橘红色可以选择，非标颜色量大可以订做。

五、(大)蝴蝶孔货架层间距：

常规(大)蝴蝶孔货架共4层层板，3个间隔，第一层层板和第

四层层板分别放置在货架的第底端和顶端，每层层板之间的净间隔为540mm,如果安装5层层板，每层层板之间的净间隔为390mm

六、小蝴蝶孔货架与(大)蝴蝶孔货架区别

1、立柱：

小蝴蝶孔：C50301.0   (大)蝴蝶孔：C75351.0

2、横梁

小蝴蝶孔：P50301.0   (大)蝴蝶孔：P60401.0

3、承载：

小蝴蝶孔：100-150KG层    (大)蝴蝶孔：200-500KG层

4、外形尺寸：

小蝴蝶孔：长度≤1.5米，宽度≤0.5米，高度≤3米

(大)蝴蝶孔：长度≤2.5米，宽度≤1.0米，高度≤4米

5、节距：(蝴蝶孔上下之间的距离)

  小蝴蝶孔：60mm    (大)蝴蝶孔：75

6、层板之间净尺寸：

小蝴蝶孔：550mm  4层，400mm  5层

(大)蝴蝶孔：540mm  4层，390mm  5层

七、(大)蝴蝶孔货架结构组成：

(大)蝴蝶孔货架主要由立柱、横梁和层板组成，结构简单，拆装方便。

1、立柱

立柱由2根C型钢、3根横撑和2根斜撑焊接组成，C型钢正面有类似蝴蝶样式冲压结构，常用规格：C75351.01.21.5

2、横梁

横梁常规规格为：P60401.01.2，P80501.5 两端焊接有与立柱相匹配的L型连接件

3、层板

层板主要厚度有：t=0.4mm0.5mm0.7m，每层两块层板，每块层板下面有4根加强筋
